陶粒
- 產(chǎn)品品牌 米奧
- 產(chǎn)品型號
- 產(chǎn)品描述
...

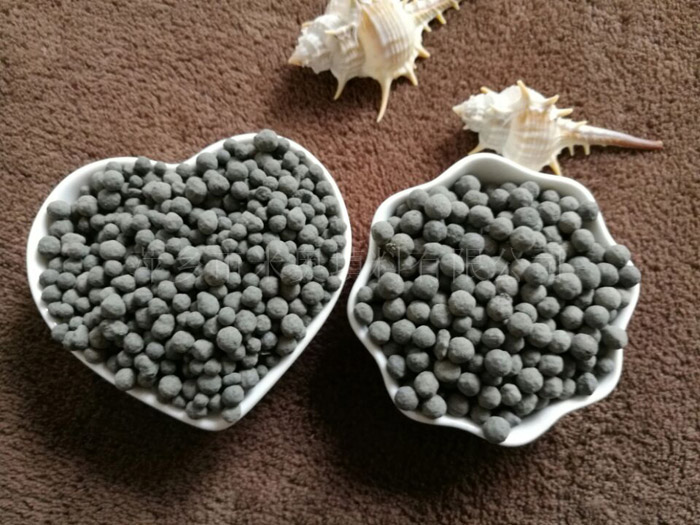

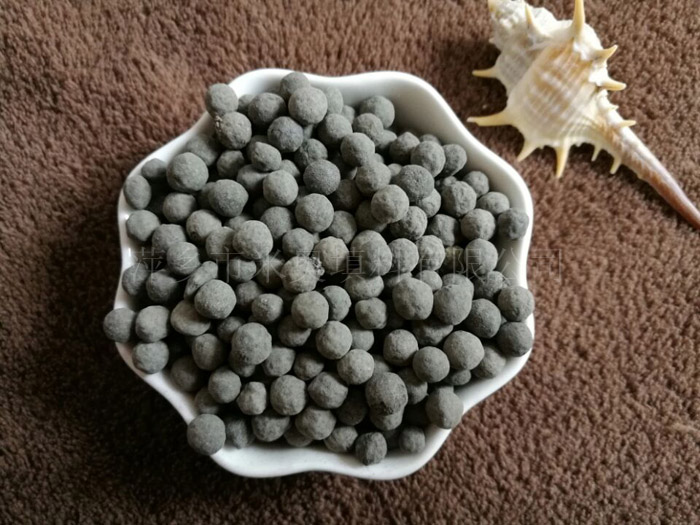

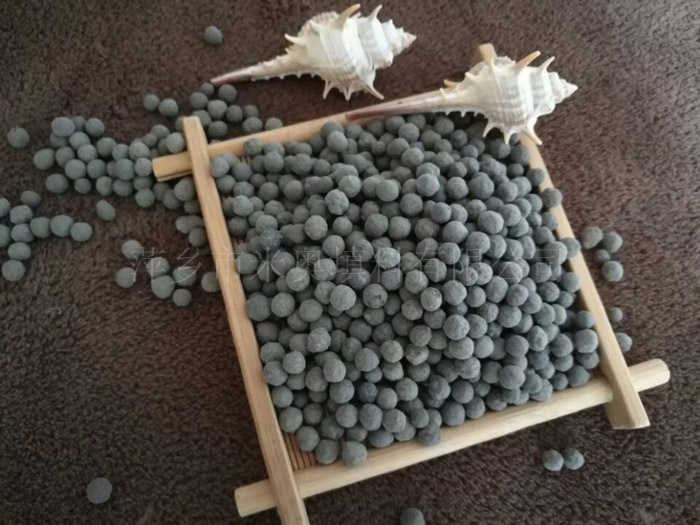

高效掛膜生物陶粒
高效掛膜生物陶粒是以粘土為主要生產(chǎn)原料，摻合一定比例的粘合劑、成孔劑、 無機骨料經(jīng)配料、搪粒成球、高溫燒制、篩分等一系列工藝加工而成的類球粒狀 材料。其主要成份為偏鋁硅酸鹽，呈深褐色或灰褐色、顆粒粒徑可根據(jù)不同要求 生產(chǎn)。高效掛膜輕質(zhì)陶粒在物理微觀結(jié)構(gòu)方面表現(xiàn)為粗糙多微孔，這些特點使高 效掛膜生物陶粒特別適合于微生物在其表面生長、繁殖�，F(xiàn)代水處理工藝充分利 用了這些特性，使其成為水處理特別是污水、微污染水源水生物預處理以及給水 過濾技術的理想濾料，再加上其密度適中、強度高、耐摩擦、物化性能穩(wěn)定、不 向水體釋放有毒有害物等特性，成為了水處理工程的首選濾料。
…規(guī)格
Φ1.5-9mm，其他規(guī)格可按客戶需求生產(chǎn)。
…產(chǎn)品包裝
按客戶要求。
…產(chǎn)品描述
本公司專業(yè)生產(chǎn)陶粒濾料。
本產(chǎn)品是以優(yōu)質(zhì)黏土為主要生產(chǎn)原料，經(jīng)烘干、配料、制粉、成球、高溫燒制、篩分等一系列工藝加工而成的粒狀材料。其外觀為近球形顆粒，表面呈黃紅色或深褐色，顆粒粒徑可根據(jù)要求生產(chǎn)。
該產(chǎn)品在物理微觀結(jié)構(gòu)方面表現(xiàn)為表面微孔發(fā)達且分布合理，平均微孔直徑約為200微米，生長在微孔內(nèi)的微生物不易流失，即使長時間不運轉(zhuǎn)也能保持菌種，使得曝氣生物濾池可間斷運行；同時，比表面積大，可附著生長、繁殖大量微生物，能使曝氣生物濾池的容積負荷增大，降解速率顯著提高；另外，該產(chǎn)品質(zhì)地輕、強度高、耐摩擦、耐沖洗、不向水體釋放有毒有害物，具有良好的物理、化學和水力學特性，可適應于不同污水凈化的要求�，F(xiàn)代水處理工藝充分利用了這些特性，使其成為水處理特別是污水、微污染水源水生物預處理以及給水過濾技術的首選濾料。
本產(chǎn)品經(jīng)“建設部水處理濾料質(zhì)量監(jiān)督檢測中心”檢測，指標優(yōu)良，性能可靠，同時經(jīng)省級衛(wèi)生部門檢測，所有指標均符合《生活飲用水輸配水設備及防護材料衛(wèi)生安全評價規(guī)范》（2001）要求，并取得《涉及飲用水衛(wèi)生安全產(chǎn)品衛(wèi)生許可批件》，可用于生活飲用水的處理。
…產(chǎn)品參數(shù)
1、物理指標
|
項目
|
單位
|
性能與參數(shù)
|
|
外觀
|
|
近似球形，深褐色或灰褐色，粗糙多微孔
|
|
粒徑范圍
|
mm
|
1.5-3mm，3-5mm，4-6mm，6-9mm
|
|
表觀密度
|
g/cm
|
1.6-1.9
|
|
堆積密度
|
g/cm
|
0.8-1.1
|
|
孔隙率
|
%
|
≥30
|
|
比表面積
|
cm2/g
|
≥2×104
|
|
鹽酸可溶率
|
%
|
＜2
|
|
磨損率
|
%
|
＜2.2
|
|
筒壓強度
|
Mpa
|
＞4.0
|
|
灼燒減量
|
%
|
＜0.15
|
|
不均勻系數(shù)
|
K60
|
≤1.40
|
|
清潔濾料的水頭損失
|
mm/m
|
＜125
|
|
溶出物
|
|
不含對人體有害的微量元素
|
|
成分
|
SiO2
|
Al2O3
|
Fe2O3
|
CaO
|
MgO
|
K2O+Na2O
|
|
含量%
|
64.94
|
19.21
|
6.61
|
3.50
|
1.20
|
2.48
|
…主要用途
|
規(guī)格
|
使用范圍
|
|
φ0.5-2mm
|
適用于BAF-N池或DN-P濾池。適用于城市污水脫氮濃度處理回用，也可用于給水工藝中對污染原水的預處理和工業(yè)水過濾填料。
|
|
φ1-3mm
|
適用于BAF-N池或DN-P濾池。適用于城市污水脫氮除磷深度處理回用，也可用于給水中微污染原水的處理和用于工業(yè)水過濾。
|
|
φ3-5mm
|
適用于城市污水廠二級處理后濃度處理回用。一般可用做BAF-N池，也可用于工業(yè)水過濾填料。
|
|
φ4-6mm
|
適用于城市污水生化處理。
|
|
φ6-8mm
|
適用于污水生化處理或工業(yè)廢水粗過濾。
|
|
φ8-12mm
|
適用于污水生化處理中承托層或工業(yè)水過濾。
|
…產(chǎn)品特點
BAF工藝的核心在于濾料——生物陶粒濾料。優(yōu)異的濾料應表面粗糙易于掛膜，微孔多、比表面積大適宜微生物快速增殖，堆積密度適中，易于反沖洗和曝氣，筒壓強度高(≥4.5Mpa),能長時間經(jīng)受較高的水沖擊負荷，使出水水質(zhì)穩(wěn)定，降低運行成本。
經(jīng)過我司不斷改進配方，提升工藝，使生產(chǎn)的生物陶粒濾料具備了優(yōu)異濾料的特點:
⑴、表面微孔豐富，比表面積大﹙≥3×104cm2/g﹚，適合各類微生物的生長，在其表面能形成穩(wěn)定的、高活性的生物膜，對NH3-N、COD的去除效果好，截污能力強，處理出水水質(zhì)高；由于為近球形，顆粒之間有架橋作用，水中細小物質(zhì)在此形成絮凝架橋現(xiàn)象，成為較大物質(zhì)團，易于沉淀過濾；
⑵、濾料層孔隙分布均勻，表面孔徑為適宜微生物生長的中孔和大孔，克服了因濾料層孔隙分布不均勻而造成的水頭損失大，易堵塞、板結(jié)的問題；
⑶、密度適中，比重均勻，反沖洗所需時間短，使用周期長，能耗低，克服了難控制和易跑料的缺陷，省電省工；比重的降低使得陶粒在水中的半沉浮狀態(tài)運動速度增大，微生物活性增加，對水質(zhì)凈化也更為有利；
⑷、采用很好的粒徑級配，納污能力強，濾料利用率高，水頭損失增加緩慢，在同樣條件下濾速可達16m/h,工作周期24h以上，周期產(chǎn)水量達800-1000m3/m2，是石英砂濾料的1.5-2倍；
⑸、不含任何對人體和環(huán)境有害的物質(zhì)，機械強度高、耐沖耐磨損，生物、化學穩(wěn)定性及熱力學穩(wěn)定性好，使用壽命長；
⑹規(guī)模化生產(chǎn)，回轉(zhuǎn)窯燒制，產(chǎn)量大；自動化程度高，產(chǎn)品不落地，避免二次污染；流水線作業(yè)，管道煤氣燒制，質(zhì)量更好更穩(wěn)定。
…注意事項
生物陶粒濾料主要應用在給水工程中。為保持生物活性，濾池設計中必須有反沖洗裝置，建議曝氣供氧，濾料進池前，應先用水沖洗，將濾料中的浮塵清除；放置濾料時，注意級配的選擇；禁止直接踩踏濾料；堆放濾料時，應遠離熱源，避免陽光曝曬和雨水沖刷。
